BASIC STAMP

Die Basic-Stamp I & II sind ein Produkt aus dem Parallax Haus.

Aufmerksam wurde ich damals durch einen Bericht im Elektor, in dem ein Miniroboter beschrieben wurde, der mit seinem kleinen Rollengestell tolle Sachen anstellen sollte. Der erste Artikel war schon sehr anregend und spannend. Ich hätte nicht gedacht das der kleine Kerl so vielseitig ist.

Prompt wurde eine Bestellung ausgefüllt und nun ist er da! Leider ist meine Zeit sehr begrenzt und somit kann ich mich nur in meiner Mittagspause dem kleinen Roboter widmen. Aber trotzdem kann man mit der BASIC Stamp II im Handumdrehen Mikrocontrollerschaltungen entwickeln. Alles wesentliche ist schon auf dem winzigen BASIC Stamp II Modul enthalten.

Takterzeugung

EEPROM-Speicher

serielle Schnittstelle

5V-Spannungsregler

16 TTL-I/O Anschlüsse und ein Mikrocontroller, den man in dem einfach zu erlernenden PBASIC Dialekt programmieren kann. Einfach das Modul in einen 24-poligen DIL-Sockel stecken, ein wenig Peripherie ergänzen und das Programm laden - so schnell kann das mit dem BASIC- Stamp II gehen!

Software? Kostenlos! Kein Problem

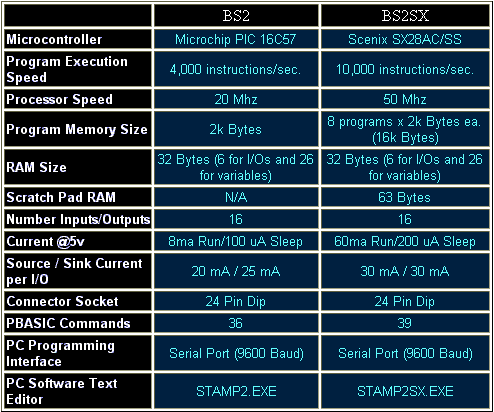

Hier ein paar technische Details:

16 Input/Output Leitungen

Serielle Schnittstelle bis 50kBaud 2048 Byte EEPROM als BASIC Programmspeicher Kapazität: ca. 500 BASIC Befehle 16 Worte RAM für Variablen

Geschwindigkeit: ca. 4000 Befehle/s
PIC16C57 mit 20 MHz Taktfrequenz

Reset Controller überwacht die Betriebsspannung

Spannung: 5,5 bis 15V über On-Board Spannungsregler oder direkt 5V

Strom: 7mA (Run), 50uA (Sleep)

Größe: 24-pol. Dual Inline Package

Programmierung beliebig oft über die serielle Schnittstelle möglich

Direktanschluß von Tastern, LEDs, Potentiometern, Signalgebern...

Die Basic-Stamp wurde damals mit diesem Untergestell angeboten. Das sah schon sehr gut aus, aber in einer der nächsten Ausgaben wurde ein Kettenfahrzeug von einer anderen Firma vorgestellt. Das wahr echt klasse. Was soll ich sagen, ich habe es mir dann auch direkt bestellt. (Foto folgt noch!)

Original Meiner
